Как работает листогиб: конструкция и разновидности оборудования

Гибка металлических листов — один из ключевых процессов в металлообработке. Почти каждая деталь, будь то корпус промышленного оборудования, автомобильный элемент, фасадная кассета или вентиляционный короб, на каком-то этапе проходит через гибочный пресс. Именно листогиб позволяет из плоского листа получить изделие заданной формы и размеров без сварки и лишних операций.

Станки для гибки металла ценят за универсальность и точность. С их помощью можно гнуть заготовки под любым углом, добиваться повторяемости при серийном производстве и сокращать количество отходов. По сравнению с другими методами обработки гибка отличается более низкой себестоимостью, поскольку сохраняются механические свойства металла: он не перегревается, не теряет прочности и не требует дополнительной термообработки.

Для современного производства листогибочный станок — это не просто инструмент, а элемент конкурентоспособности. Предприятия, которые используют устаревшее оборудование, сталкиваются с браком, потерей точности и ростом себестоимости. Современные листогибочные прессы, особенно оснащенные ЧПУ, позволяют выпускать продукцию с точностью до сотых миллиметра, снижать время цикла и расширять ассортимент.

В этой статье мы подробно разберем, как работает листогибочный станок, какие есть разновидности оборудования и в чём заключаются их особенности. Внимание уделим конструкции агрегата, принципу работы и рекомендациям по выбору модели под разные задачи. Такой обзор будет полезен инженерам, технологам и руководителям предприятий, которые принимают решения о покупке и внедрении нового оборудования.

Сфера применения

Назначение листогибочного станка напрямую связано с потребностями производственных площадок, где требуется формирование деталей из листового металла. Области использования охватывают практически все ключевые отрасли промышленности:

• Машиностроение. С помощью гибочного пресса изготавливаются панели, корпуса, кронштейны, защитные кожухи.
• Автомобильная отрасль. Производство кузовных элементов, деталей подвески и систем воздуховодов.
• Строительство. Гибка листового металла необходима при выпуске профилей, фасадных кассет, вентиляционных коробов.
• Электротехника и приборостроение. Станки позволяют делать корпуса, шкафы и кожухи разной конфигурации.
• Мебельная промышленность. Металлические каркасы, опоры и декор создаются за счёт гибки.

Прессовое оборудование для гибки особенно востребовано там, где требуется стабильная геометрия и высокая повторяемость деталей. Благодаря современным системам ЧПУ можно настраивать параметры с точностью до сотых миллиметра, что критически важно для серийного производства.

Конструкция листогибочного пресса

Устройство листогиба продумано так, чтобы обеспечивать точное воздействие на заготовку и при этом сохранять прочность материала. Независимо от типа оборудования, основные узлы остаются одинаковыми:

• Рама (станина). Жёсткая несущая конструкция, на которую крепятся все остальные элементы. От её прочности зависит точность гибки и срок службы станка.
• Система задних упоров. Узел, фиксирующий заготовку в рабочем положении для выполнения гиба необходимой длины.
• Пуансон (гибочный элемент). Рабочий инструмент, формирующий изгиб. Его форма определяет радиус и угол гибки.
• Матрица. Опорная часть, куда опускается пуансон. Разные матрицы позволяют делать гибку под разными углами и конфигурациями.
• Привод. В зависимости от модели он может быть механическим, гидравлическим, электромеханическим или электромагнитным. От выбора привода зависит усилие пресса и скорость выполнения операций.
• Система управления. В современных моделях ключевую роль играет ЧПУ. Оно позволяет задавать точные параметры гибки, хранить программы для серийных операций и минимизировать влияние человеческого фактора.

В конструкцию листогиба могут быть включены и дополнительные элементы: ограничители для точного позиционирования заготовки, защитные лазерные датчики для безопасности, а также устройства для компенсации прогиба при работе с длинными листами.

Такой набор узлов делает листогибочные прессы универсальными и позволяет использовать их в разных задачах — от единичных заказов до массового выпуска изделий.

Принцип работы оборудования

Работа листогибочного станка основана на контролируемом воздействии пуансона на листовой металл, закрепленный в системе задних упоров. Под действием усилия пресса материал деформируется и принимает заданную форму. Этот процесс проходит без предварительного нагрева, что сохраняет свойства заготовки и делает технологию выгодной. В отличие от горячей обработки, где металл подвергается риску перегрева и изменения структуры, холодная гибка исключает лишние термические напряжения и обеспечивает стабильное качество деталей. Поэтому листогибочные прессы применяются в отраслях, где критична точность геометрии и долговечность изделий: в авиастроении, приборостроении, строительстве и машиностроении. Дополнительное преимущество — минимизация отходов — материал используется рационально, а при серийном производстве даже незначительное снижение брака существенно сокращает себестоимость выпуска.

Подготовка листогиба к работе

Перед началом эксплуатации важно провести несколько обязательных действий, которые обеспечат правильную работу оборудования и высокое качество готовых деталей.

• Диагностика. Современные листогибочные прессы оснащаются системами самопроверки. Можно найти неисправности ещё до запуска и исключить риск поломки при гибке.
• Изучение технических ограничений. Каждый станок рассчитан на работу с определенной толщиной и длиной заготовки. Превышение этих параметров приводит к ускоренному износу или поломке оборудования.
• Экипировка оператора. Защитные очки, перчатки, спецобувь и удобная форма — обязательные элементы при работе с металлом на прессах.
• Очистка рабочего места. Листогибочный станок должен находиться в свободной зоне, чтобы длинные листы не упирались в препятствия и не создавали аварий.

Следование этим правилам минимизирует риск брака и увеличивает срок службы оборудования.

Как выполнять гибку металла на станке

Процесс гибки можно описать как последовательность этапов, которые повторяются при работе с каждой заготовкой:

• Фиксация материала. Заготовка устанавливается в систему задних упоров и плотно закрепляется. От точности этого действия зависит конечная геометрия изделия.
• Опускание траверсы. Пуансон плавно движется вниз и соприкасается с листом. Датчики контролируют равномерность опускания с обеих сторон.
• Воздействие на металл. Лист принимает форму, заданную конфигурацией пуансона и матрицы. Современные прессы с ЧПУ автоматически регулируют глубину погружения, обеспечивая точный угол.
• Возврат траверсы. После окончания цикла траверса поднимается вверх, освобождая заготовку.

Важным моментом является компенсация упругого возврата металла — свойства материала стремиться распрямиться после снятия нагрузки. Для этого в программу ЧПУ закладывается поправка, что позволяет гнуть детали точно уже с первого прохода.

Принцип работы листогибочного станка сочетает простую механику и современные цифровые технологии, что делает процесс гибки эффективным и стабильным.

Разновидности листогибочных станков

На рынке есть самые разные листогибы: от простых ручных моделей до мощных гидравлических прессов с ЧПУ. Каждый тип оборудования рассчитан на свои задачи — где-то важна компактность и низкая цена, а где-то нужна высокая точность и возможность работать с толстым металлом. Чтобы оборудование действительно приносило пользу, а не превращалось в источник затрат, важно заранее понимать, чем отличаются эти станки и какой вариант лучше подойдет именно для вашего производства.

Ручные варианты

Простейший станок, который работает без электропривода или гидравлической системы. Управление выполняется усилием оператора через рычаги. Подходит для небольших мастерских, где обрабатываются листы толщиной до 1–2 мм.

Преимущества ручных моделей:

• компактность;
• простое обслуживание
• невысокая цена;
• можно гнуть разные заготовки.

Различают симметричные ручные станки (для одинаковых углов изгиба) и неравносторонние (для сложных профилей). Устройства полезны для мелких партий и ремонтных работ.

Электромеханическое оборудование

Оснащается двигателем, который приводит в движение пуансон. Усилие достигает 150–200 тонн, чего достаточно для большинства производственных задач. Особенности — высокая точность, повторяемость и возможность настраивать скорость работы.

Преимущества электромеханических станков:

• регулировка параметров под конкретные материалы;
• высокая производительность при серийном выпуске;
• точность до 0,01 мм при работе под управлением ЧПУ.

Оборудование востребовано в крупных цехах, где нужно гнуть большое количество одинаковых деталей. Ограничение — зависимость от электропитания и более высокая стоимость по сравнению с ручными или сегментными моделями.

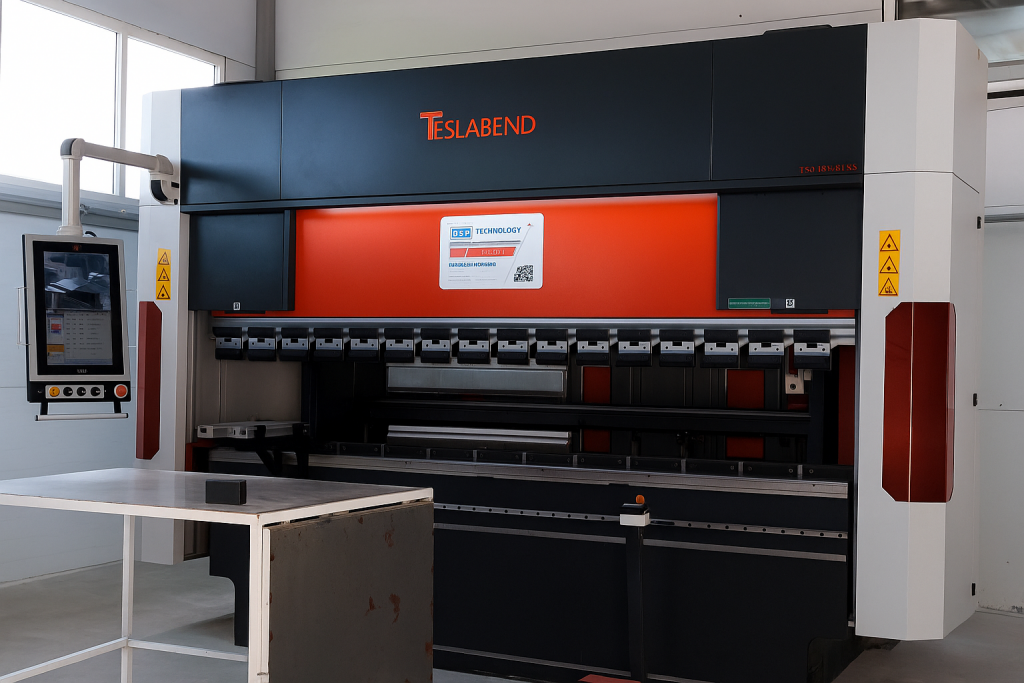

Гидравлические листогибы

Гидравлический пресс применяется для работы с толстыми и длинными заготовками. Усилие может достигать 5000 тонн, поэтому можно гнуть сталь толщиной до 50 мм. Привод обеспечивает плавное движение пуансона и равномерное распределение давления.

Достоинства гидравлических моделей:

• возможность обработки крупногабаритных заготовок большой толщины;
• стабильное качество гибки по всей длине заготовки;
• широкий диапазон настроек и интеграция с ЧПУ.

Такие станки наиболее универсальны для средних и крупных промышленных предприятий. Их выбирают, когда требуется высокая производительность, гибкость настроек и долговечность оборудования.

Рекомендации по выбору станка для гибки металла

Стоит отталкиваться от задач производства. Универсального решения нет: оборудование подбирают исходя из толщины и длины металла, требуемой точности и объемов выпуска. Например, мастерской, где обрабатываются тонкие листы и детали единичными партиями, подойдут ручные или сегментные модели. Их возможностей достаточно для гибки простых элементов, а траты на покупку и обслуживание минимальны. Совсем иная ситуация на предприятиях, где изготавливают крупные партии изделий из стали толщиной более пяти миллиметров. Здесь необходимы гидравлические прессы: они обеспечивают усилие в сотни тонн, выдерживают высокие нагрузки и позволяют получать ровные, повторяемые детали без риска брака.

Особое внимание — на точность. В тех отраслях, где каждая десятая доля миллиметра имеет значение, без систем ЧПУ не обойтись. Они позволяют не только запрограммировать угол изгиба и геометрию детали, но и учитывать упругий возврат металла. Благодаря этому для каждой заготовки в ходе гибки повторяются заданные параметры, что особенно важно в серийном производстве. Кроме того, ЧПУ экономит время: перенастройка между партиями занимает минуты, а не часы.

Не менее значимым фактором остается уровень сервисного сопровождения. Даже надёжное оборудование требует регулярного обслуживания и корректной настройки. В этом смысле выгоднее сразу работать с официальными поставщиками, которые обеспечивают гарантию, обучение персонала и быструю поставку запчастей. Такая поддержка влияет на производственный ритм: простои сводятся к минимуму, а срок службы оборудования увеличивается в разы.

Поэтому при выборе листогибочного пресса важно смотреть не только на паспортные характеристики, но и на весь комплекс факторов: от задач, которые предстоит решать, до того, насколько производитель или поставщик способен сопровождать клиента в перспективе.

Почему “Технограв”

Для предприятий, которые ищут промышленный листогиб с оптимальным сочетанием цены и качества, важно работать с официальным поставщиком. Компания “Технограв” является эксклюзивным дилером бренда Teslamak Makina в России и предлагает листогибочное оборудование напрямую с завода-изготовителя.

Преимущества:

• сервис 24/7 и собственный штат из 20+ инженеров;
• бесплатная доставка по всей территории РФ;
• заводская цена и выгодные условия приобретения, включая рассрочку и лизинг;
• настройка станка, обучение операторов и предоставление полного пакета технической документации;
• гарантия от производителя (1 год) и постгарантийное обслуживание на весь срок эксплуатации.

Компания “Технограв” уже поставила более 600 единиц металлообрабатывающего оборудования на российские предприятия. Каждый листогибочный пресс проходит обязательную приемку на заводе перед отгрузкой, что исключает риск брака и простоя у заказчика.

Благодаря такому подходу оборудование Teslamak быстро окупается и обеспечивает бесперебойное производство, соответствующее запросам к точности и эффективности.

Если вы подбираете технику для гибки металла и хотите получить консультацию по выбору модели листогибочного пресса Teslamak, специалисты “Технограв” готовы помочь. Мы подробно расскажем о возможностях станков, организуем демонстрацию и подберем решение под конкретные задачи вашего производства.
