Расчет усилия гибки листового металла

Калькулятор гибки металла позволяет рассчитать необходимый тоннаж усилия, а также внутренний радиус. Онлайн-калькулятор использует математические модели, учитывающие физические свойства материала, в том числе упругие и пластические деформации. Проведите расчет гибки металла за считанные секунды бесплатно.

Онлайн калькулятор усилия гибки


Для нецелых значений используйте точку, а не запятую

Настоящий расчет является ориентировочным и не является официальной офертой по заключению сделки.
Для уточнения условий сделки обращайтесь к нашим специалистам.

ВНИМАНИЕ!

Данный калькулятор предназначен исключительно для получения ориентировочной справочной информации и не может являться эффективным инструментом для точных расчетов и составления технических заданий. Для получения точных и достоверных значений необходимо консультироваться со специалистами.

Таблица по усилиям гибки для листогибочного пресса

Нижеприведенная таблица отображает примерное справочное усилие в соответствии с открытием матрицы, минимальной полкой, толщиной металла и радиусом. Данная таблица действительна для 1 метра конструкционной стали

Калькулятор усилия гибки для листогибочного пресса

Калькулятор расчета необходимого усилия листогибочного пресса позволяет просчитать необходимый тоннаж усилия. Полезен для технологов и инженеров для общей проработки возможностей своего оборудования или подбора листогибочного пресса для выполнения определенной гибки по параметрам. Позволяет получить общие справочные значения в считанные секунды без сложного обсчета, в том числе для дальнейшего подбора гибочного инструмента или размещения заказов по гибке.

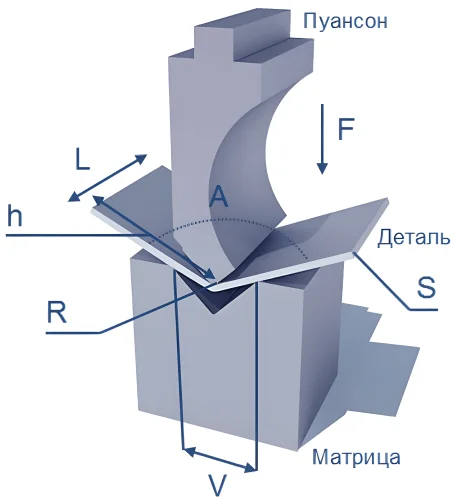

Формула расчета усилия гибки металла

Гибочное усилие F = (1,42 x TS x S2 x L)/1000 x V

Внутренний радиус R = (5 x V) / 32

F (усилие, тоннаж), тонн — общее необходимое усилие для осуществления гиба
S (толщина), мм — толщина материала (листа) для гибки
V (открытие), мм — открытие матрицы
h (длина полки), мм — минимальная необходимая длина для прямой остаточной полки детали после гибки
L (длина гибки), мм — основная длина гибки детали (параллельна ширине листогибочного пресса)
R (радиус), мм — внутренний радиус гиба
TS (предел прочности) — предел прочности материала детали для гибки

Подбор листогибочного пресса

Полученные данные подходят для первичного анализа потребностей покупателей гидравлического промышленного листогиба. Обратитесь за помощью к техническому специалисту компании «Teslamak Makina», и он выполнит точный подбор листогибочного пресса для листового металла с оптимальными для задач вашего производства параметрами.
